AutoCAD 도로 가각, 도로 모퉁이 그리는 방법







도로를 그리다 보면 가각을 그려야 합니다.
어떻게 그려야 하는걸까요?
한번 따라오세요!







Step1. 두 도로의 교차점을 찾습니다.

이 교차점을 기준으로 원을 그려줄 겁니다.





Step2. 교차점에서 원을 그립니다.

교차점을 중심점으로 하여 원을 그립니다.
이 때 원의 반지름은 그리고자 하는 도로 가각 길이와 가습니다.



Step3. 원과 두 도로의 교차점을 잇습니다.

방금 그린 원이 두 도로 선형과 만날 겁니다.
그 두 교차점을 아래와 같이 이어줍니다.

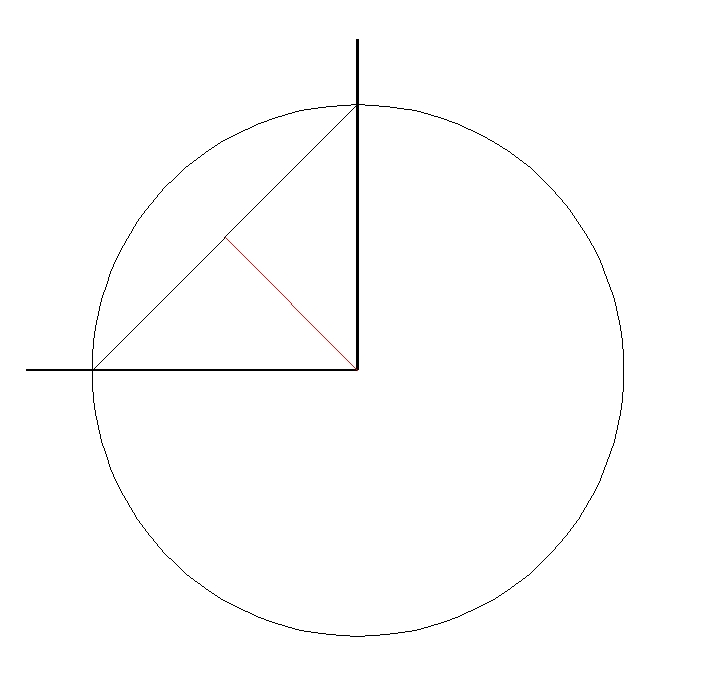

Step4. 첫 교차점에서 방금 그린 직선까지 수직선을 내려줍니다.

이제 도로 모퉁이 길이, 도로 가각 길이를 그릴 수 있는 단계까지 거의 다 왔습니다.

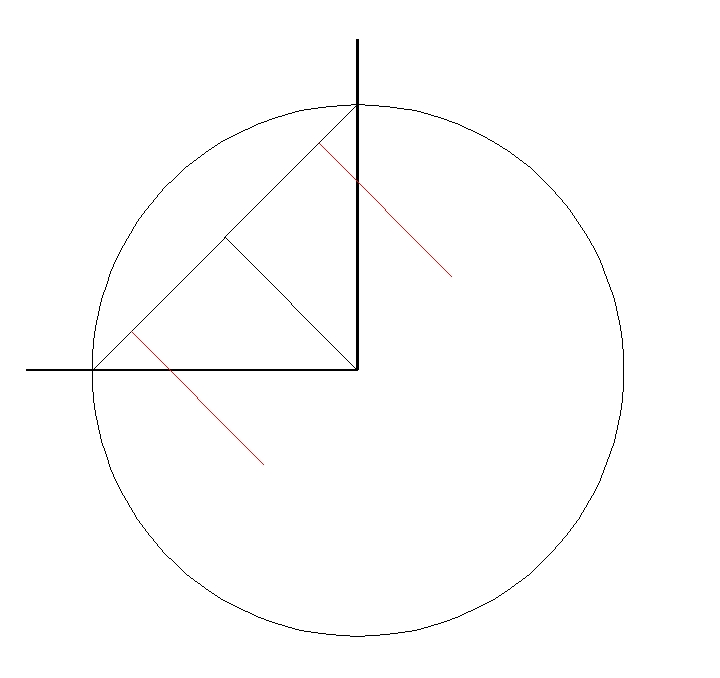

Step5. 수직선을 양쪽으로 옵셋 시킵니다.

방금 그린 수직선을 양쪽으로 옵셋 시키는데 이 때 옵셋 거리는
그리고자 하는 도로 가각 길이의 절반입니다.





Step6. 두 옵셉선이 두 도로 선형과 만나는 점을 이어 줍니다.

이 교차점을 기준으로 원을 그려줄 겁니다.





Step7. 방금 그린 직선을 제외한 나머지를 모두 지워줍니다.

두 도로 선형과 방그 그린 직선을 남기고
나머지 도형들은 모두 지웁니다.







Step8. 빨간선을 기준으로 교차점 부근의 선을 trim 해줍니다.

아래 빨간선을 클릭해 보시면
그리고자 했던 도로 가각 길이가 동일함을 알 수 있습니다.

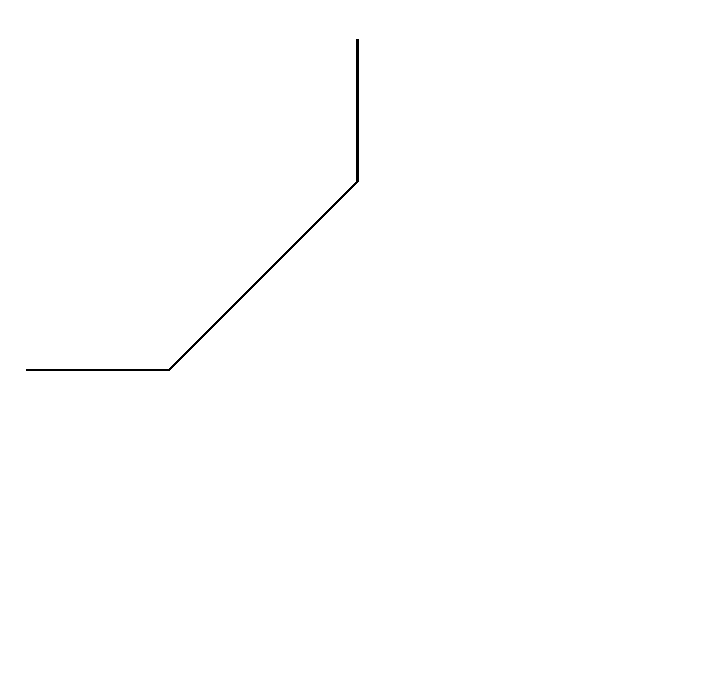

Step9. 선형 서식을 주변과 맞춰줍니다.

도로 가각, 도로 모퉁이 그리기 완성입니다^^
